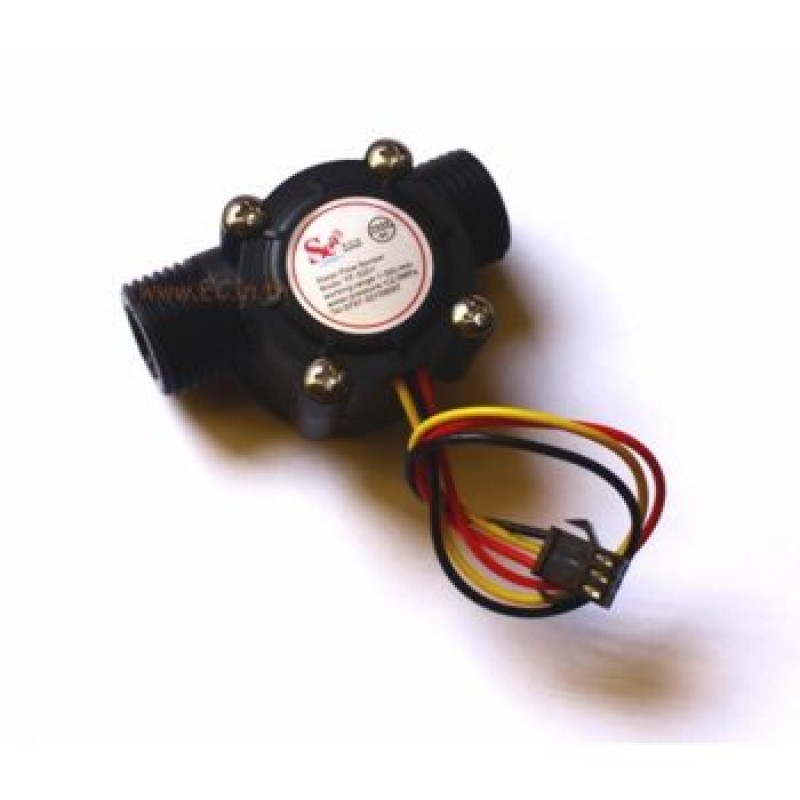

Датчик расхода жидкости YF-S201 (G1/2" 1-30 л/мин)

Датчик расхода жидкости на основе эффекта Холла

Описание

• F(Hz)=(7.5*Q)±3% Q=L/Min
• 450 имп/л

Спецификация

• Минимальное рабочее напряжение: DC 4.5V
• Максимальный ток потребления: 15mA (DC 5V)
• Рабочее напряжение: 5V～24V
• Пределы измерения: 1～30L/min
• Потребляемый ток: ≤10mA(DC 5V)
• Рабочая температура: ≤80℃
• Температура жидкости: ≤120℃
• Влажность окружающего воздуха: 35%～90%RH
• Давление жидкости: ≤1.75MPa
• Температура хранения: -25℃～+80℃
• Влажность воздуха при хранении: 25%～95%RH

Размеры (mm)

Детали и материалы

1. Корпус: PA66+33%стекловолокно
2. Stainless steel bead: нержавеющая сталь SUS304
3. Ось: нержавеющая сталь SUS304
4. Импеллер: POM
5. Кольцевой магнит: феррит
6. Среднее кольцо: PA66+33%стекловолокно
7. Кольцевое уплотнение: резина
8. Уплотнитель электроники: резина
9. Крышка: PA66+33%стекловолокно
10. Винты: 4 нержавеющая сталь SUS304 3.0*11
11. Кабель: 1007 24AWG

Высота резьбы 1.4mm

Подключение

Электрические характеристики

• Частота импульсов (Hz) в горизонтальном положении: = 7.5Q, Q - расход в L/min. (Погрешность не более +/- 3%)
• Высокий логический уровень выходного сигнала: >4.5 V (питание DC 5 V)
• Низкий логический уровень выходного сигнала: <0.5V (питание DC 5V)
• Точность: 3% (При расходе от 1L/min до 10L/min)
• Скважность: 40%～60%
